某体育馆扩声系统设计方案

一、体育馆扩声系统的设计目标

1.音响扩声系统设计的依据：

a.设计要求和建筑结构图纸；

b. 相关的国家及行业标准：

《体育馆声学设计及测量规范》（JGJ/T131-2000）
JGJ/31-2003《体育建筑设计规范》
GB 50371-2006《厅堂扩声系统设计规范》
GYJ 25-86 《厅堂扩声系统声学特性指标》
GB 4959-95 《厅堂扩声特性测量方法》
GB/T 50356—2005《剧场、电影院和多用途厅堂建筑声学设计规范》
GBJ 76-84 《厅堂混响时间测量方法》
GB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》
GB/T 14197-93 《声系统设备互连的优选配接值》
SJ2112－82《厅堂扩声系统设备互联的优选电气配接值》
GB9003-88《调音台基本特性测量方法》
GB50198-94 《民用闭路监视电视系统工程设计规范》
JGJ/T16-92《民用建筑电器设计规范》
GBJ 16-92（95年修订）《建筑设计防火规范》
GB/T50314-2000《智能建筑设计标准》
GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
GB50259-96《电气装置安装工程电气照明装置施工及验收规范》
GB50169-92《电气安装工程接地装置施工质量验收规范》

2.扩声系统声学特性指标

（1）、本项目设计方案实为一个多功能体育馆，要求满足体育活动的扩声和文艺表演的需求。首先，要满足以上需求的话，体育馆的建筑声学条件应以保证语言清晰为主，兼顾文艺演出功能的音乐丰满和园润，且应有足够的响度，声场均匀。

（2）、合适的混响时间和混响频率特性，使声音清晰。多功能体育馆不仅要满足体育赛事及训练的功能，还要满足文艺演出、大型集会等使用功能，在音质设计上无法同时实现各种使用功能的更佳效果。

（3）、音响扩声系统在使用时应保证音乐丰满度、优质的重放效果、要有高的语言清晰度，合适的响度，系统要有足够的动态余量，及声、视像的一致性。

（4）、依据体育馆的使用功能要求和定位，音响扩声系统声学特性指标按照中华人民共和国国家标准《体育馆声学设计及测量规范》（JGJ/T131-2000），体育馆音响扩声系统声学特性指标为：如下表所示

等级

最大声压级（dB）

传输频率特性

传声增益

稳态声场不均匀度（dB）

总噪声级

一级

额定通带*内≥105dB

以125Hz～4000Hz的平均声压级为0dB，在此频带内允许-4dB～+4dB的变化(1/3倍频程测量)；63Hz～125Hz和4000Hz～8000Hz的允许变化范围

100～8000Hz的平均值≥－8dB

中心频率1000Hz、4000Hz(1/3倍频程带宽)时，大部分区域不均匀度不大于8dB

扩声系统不

产生明显可

察觉的噪声

干扰(如交

流噪声等)

二、某体育馆的扩声方案及EASE声学设计分析

依据功能要求，使用功能和建筑结构，我们现对体育馆音响扩声系统的设计作具体介绍。

(1) 体育馆音箱选型

体育馆的扩声系统设计关键是选择音箱，即对音箱选型和音箱在厅内的布置。音箱的布置和安装方式要使听众区具有足够的直达声强且全场声场分布均匀。

扩声声场设计决定了观众、表演艺术（演员）和技术人员（调音师）通过音箱所能接收到的信息可以达到什么程度，是听感形成的关键。其中包括建声环境、扩声形式的选择、音箱系统的选型以及相关的设计分析与计算工作。

我们以《体育馆声学设计及测量规范》（JGJ/T131-2000）扩声系统声学特性指标一级指标来设计优化音响扩声系统，先用计算机EASE软件辅助设计，根据我们20年的音响工程设计经验，严苛的选择我国高音质的品牌，保证每一个音响工程质量100%达到国家相关标准，给用户一个工程。

(2) 主馆音响系统分析图

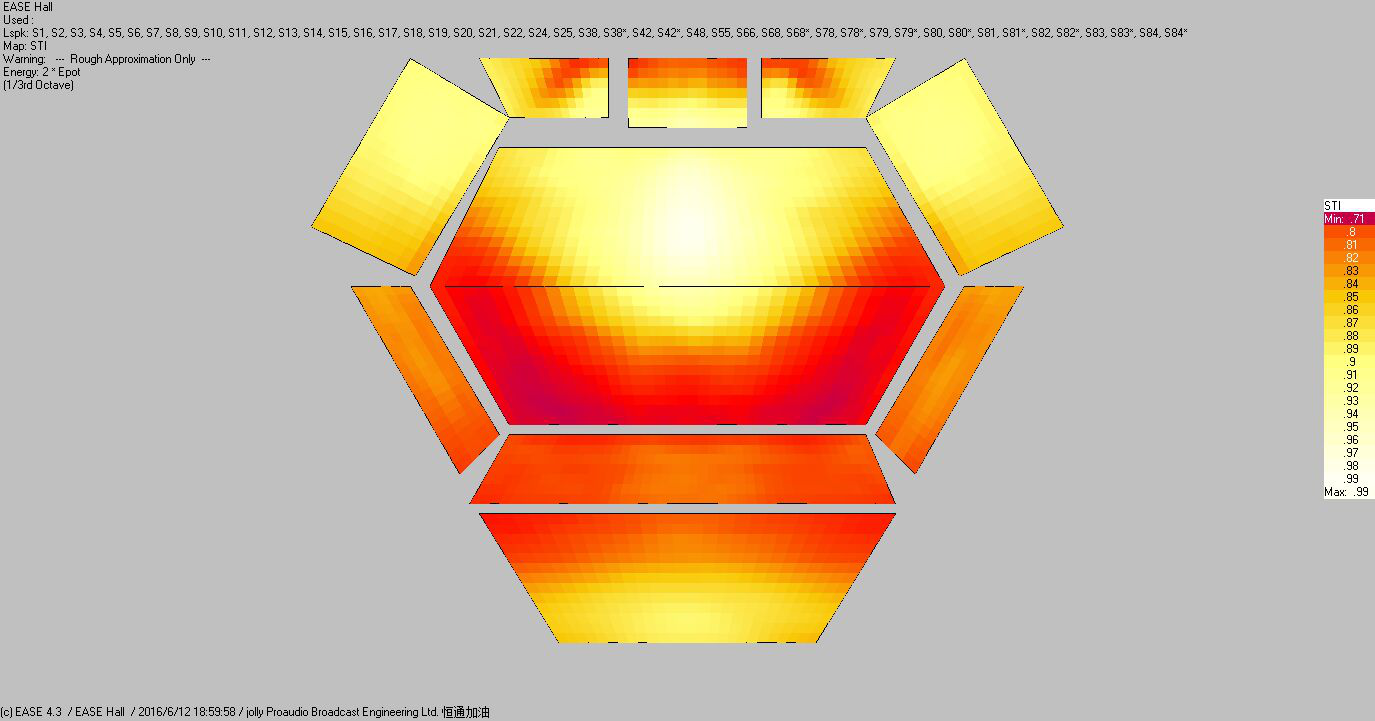

我们根据体育馆的房间声学装修情况，再根据现场的场馆目前固定的厅堂混响时间（按照2.0s），结合EASE4.3软件计算整个厅堂的声场建设，分析整个体育馆的声场。以下是具体的各个指标参考分析图：

图一、体育馆音箱声场布局

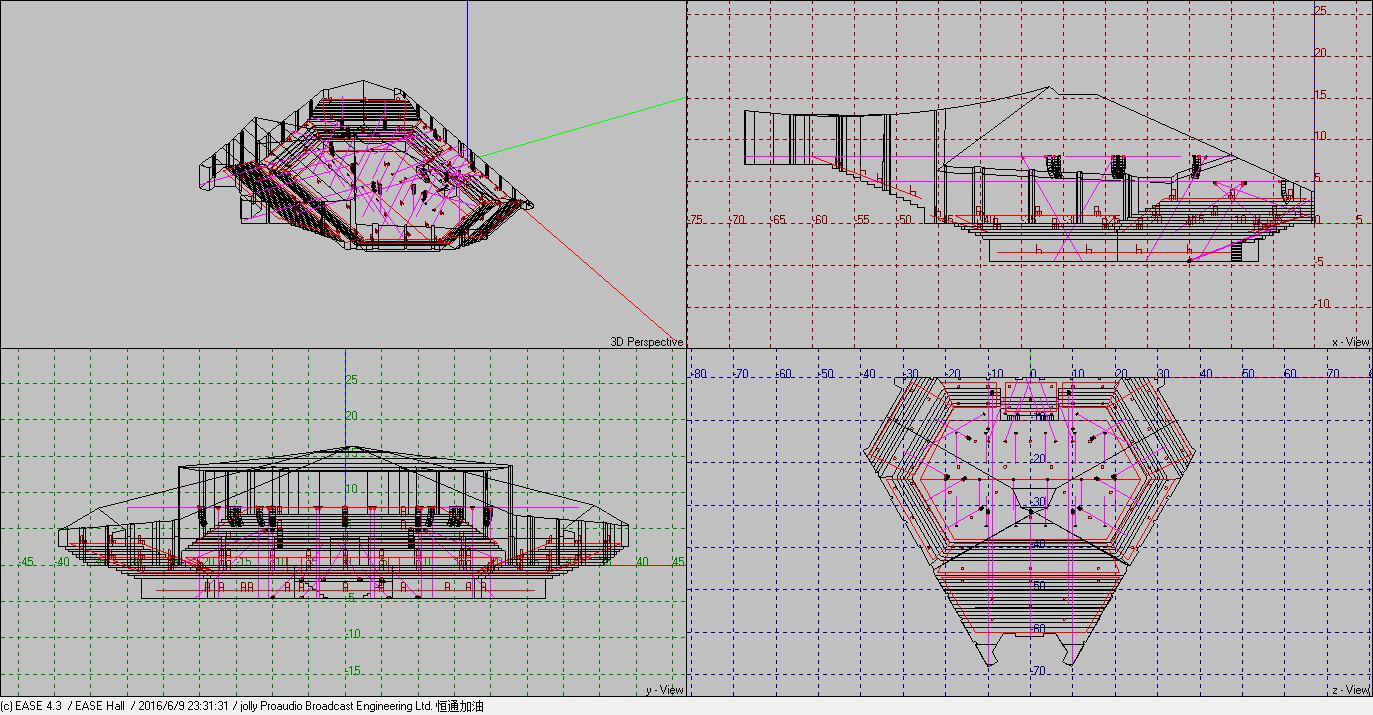

图二：音箱布局三维图

图三、体育馆音箱-3db声线图

图四、体育馆音箱-6db声线图

图五、体育馆音箱-9db声线图

图六：体育馆主馆音箱500hz总声压级

图七、体育馆音箱1000hz总声压级

图八、体育馆音箱2000hz总声压级

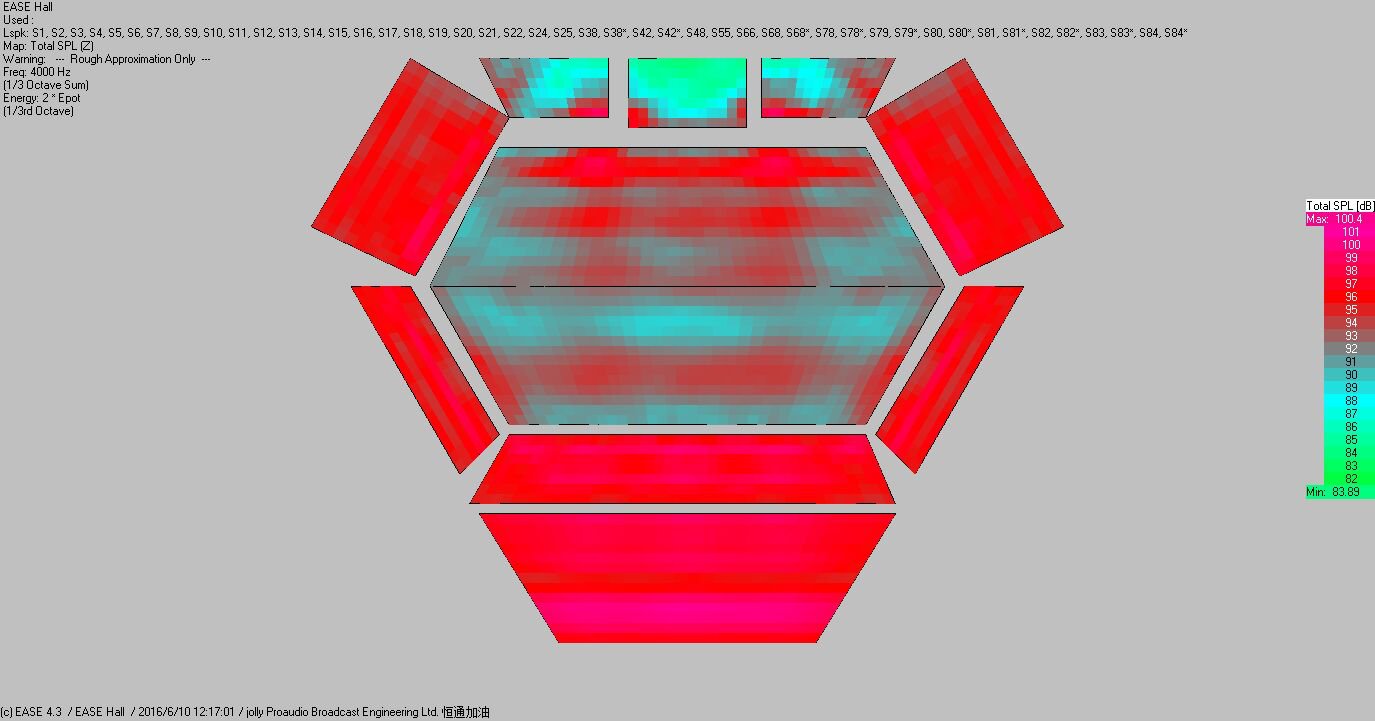

图九、体育馆音箱4000Hz总声压级

图十、体育馆音箱500Hz直达声压级

图十一、体育馆音箱1000Hz直达声压级

图十二、体育馆音箱2000Hz直达声压级

图十三、体育馆音箱4000Hz直达声压级
