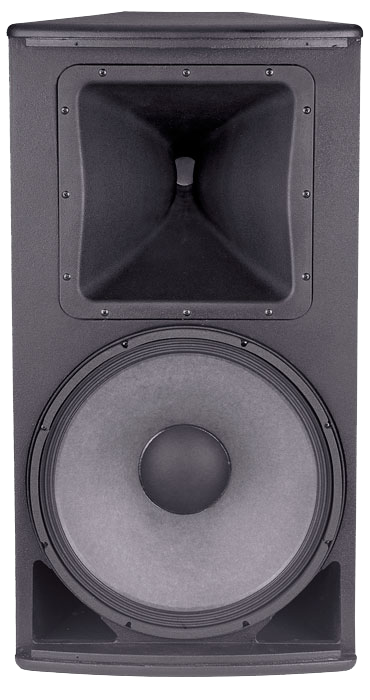

AM4215 64是一个中等功率的2路全频扬声器系统包括一个380毫米(15英寸)低频驱动器和一个38毫米(1 5英寸)出口 38毫米(1 5英寸)音圈压缩驱动程
AM4215/64是一个中等功率的2路全频扬声器系统包括一个380毫米(15英寸)低频驱动器和一个38毫米(1.5英寸)出口/38毫米(1.5英寸)音圈压缩驱动程序。大PT Progressive Transition逐步转为波导提供良好控制的60 ° 40 °范围,并为内阁在水平或垂直方向旋转的定位。高边坡交叉重叠,尽量减少带好控制离轴响应增强阵列能力。
内阁与吊点安装螺纹M10驱逐。可选U型支架可以方便的安装。
AM4215/64是JBL的声发射工程中的应用系列,扬声器的固定安装的各种应用多功能系列的一部分。
| 主要特点: | |
| • | 60 ° x 40 °的范围,旋转在垂直或水平方向使用。 |
| • | 大型PT™逐步转为™波导与低失真控制良好格局。 |
| • | 外置/内置切换。 |
| • | 可选的U型支架,易于安装 (见AE系列支架指南)。 |
| 主要规格: | |
| 系统: | |
| 频率范围1(-10分贝) | 40 Hz – 20 kHz |
| 频率响应 1 (±3 dB) | 45 Hz – 18 kHz |
| 覆盖范围 | 60° x 40°,可旋转的波导 |
| 指向性因数(Q) | 22.4 |
| 方向性指数(DI) | 13.5 dB |
| 分频点 | 外置/内置切换。 |
| 无源分频器斜坡2 | 四程序(24分贝/ oct)Linkwitz-Riley高低压 |
| 变频器额定功率(AES)3 | 低频:500瓦(2000瓦峰值),2小时 350瓦(1400 W峰值),100小时 高频:35瓦(140 W峰值),2小时 |
| 长期系统额定功率(IEC)4 | 无源模式:350瓦(1400W峰值),100小时 |
| 最大声压级 5 | 双功放模式: 低频:124分贝,声压续平均(130 dB峰值) 高频:130分贝,声压续平均(136 dB峰值) |
| 无源模式: 124分贝,声压续平均(130 dB峰值) | |
| 系统灵敏度6(1W @ 1米) | 无源模式:97分贝声压级 |
| 传感器: | |
| 低频驱动器 | 1 × JBL 2033H 380毫米(15英寸)驱动器带75毫米(3英寸)音圈 |
| 阻抗 | 8Ω |
| 灵敏度 6(1W的@ 1米,运行带内) | 95分贝声压级 |
| 高频驱动器 | JBL 2407H/MTA,38毫米(1.5英寸)出口压缩驱动器,38毫米 (1.5英寸)音圈 |
| 阻抗 | 8Ω |
| 灵敏度(1W @ 1米) | 115分贝声压级 |
| 波导 | PT-H64HF |
| 外观: | |
| 附件 | 15度梯形方角,16毫米(5/8英寸)11层外部芬兰桦木胶合板 |
| 悬架附件 | 15点(4顶,4底,每边2,3后置),M10驱逐线程硬件 |
| 磨光 | 黑色的磨光DURAFLEX™。白色可根据要求。 |
| 保护装置 | 14 gauge钢制穿孔保护层,带黑色透声泡沫。 |
| 输入连接器 | NL4 Neutrik Speakon®和CE标准的覆盖阻隔带终端。无障碍终端接受高达5.2平方米毫米(10线规)线或最大宽度9毫米(0.375中)铲耳。在阻隔带平行的Speakon环通。 |
| 操作环境 | 符合MIL-STD 810,每IEC529的IP-x3 |
| 尺寸(高 x 宽 x 深 在垂直方向柜) | 783 x 422 x 504 毫米 (30.9 x 16.6 x 19.9 英寸) |
| 净重 | 29.0公斤(64磅) |
| 可选配件 | M10驱逐x 35毫米伪造肩吊环螺栓与垫圈U型支架的MTU - 3 |
